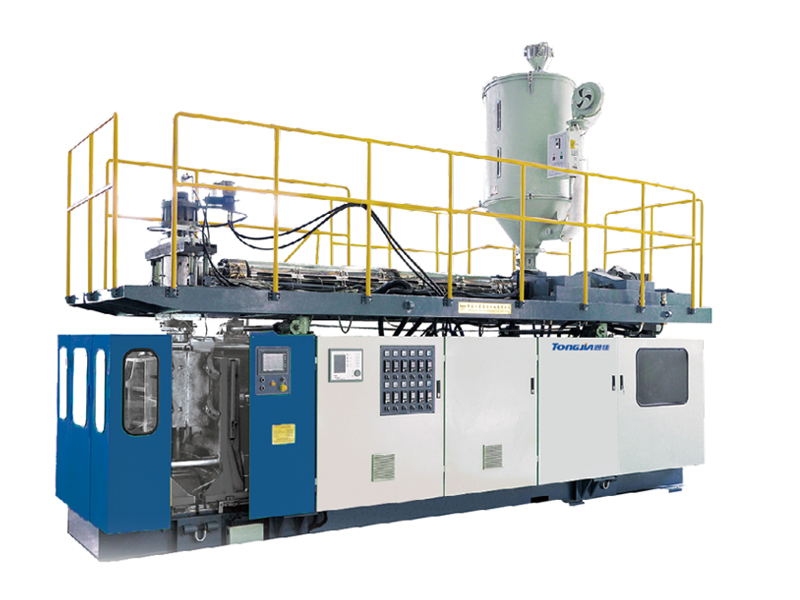

TJ-HB20L(PC) 中空吹塑成型机

产品类型:中空吹塑机
产品型号:
浏览次数:2693
上架时间:2020-11-23

           通佳TJ-HB20L(PC)吹塑机主要用于生产PC纯净水桶,PC矿泉水桶,根据客户需求可生产2加仑、3加仑、5加仑等规格,满足用户对不同规格的中空制品的需求。
产品配置
开合模系统:对角双拉杆中心锁模双向同步高精度线型导轨导向开合模机构
注塑系统:国际品牌预塑马达
模头系统:特殊钢中心进料挤出模头
液压系统:全进口液压阀、密封件 + 电液比例控制
控制系统:进口 PLC+ 进口人机界面(触摸屏)+PLC 自动温控模块
注:以上数据仅供参考,本公司保留元件及机械结构更改权,购买设备涉及的有关内容以合同为准。
该吹塑机主要有以下几部分组成
液压系统
a. 台湾海特克品牌液压泵。
b. 台湾海特克品牌液压阀,系统比例调节控制,换向迅速,柔和无噪音。
c. 液压胶管、接头和密封件均选用知名品牌。
电器系统
a. 微电脑控制系统采用日本三菱PLC全电脑控制系统。
b. 温控组件采用PLC自动温控模块。
c. 施耐德接触器。
d.西门子电机。
注塑部分
a.螺杆、料筒采用38CrMoALA优质合金钢并离子氮化处理,耐磨、抗腐蚀、寿命长。
b.螺杆型式采用渐变,带销钉混炼头,使原料的塑化均匀,混色效果显著,且可视原料不同配备不同的螺杆型式。
机头和吹气系统
a. 整体结构形式:中心进料先进先出结构,换色换料,快捷方便。
b. 加热方式:采用不锈钢加热圈,温度精度±1%。
c. 模头材质:用多种特殊氮化钢加工,内部镀铬镜面处理(材料进口)。
d. 温度控制:PLC模块化温度控制。
合模部分
a.开合模导向,采用双直线导轨(阻力小,速度快,导向精度高,耐磨损)。
b.开合模光杠表面镀硬铬处理,耐磨寿命长。
c.液压直锁模结构,无涨模现象,合模线细小无痕。
d.自润轴承代替传统合模铜套,避免设备润滑油的污染。

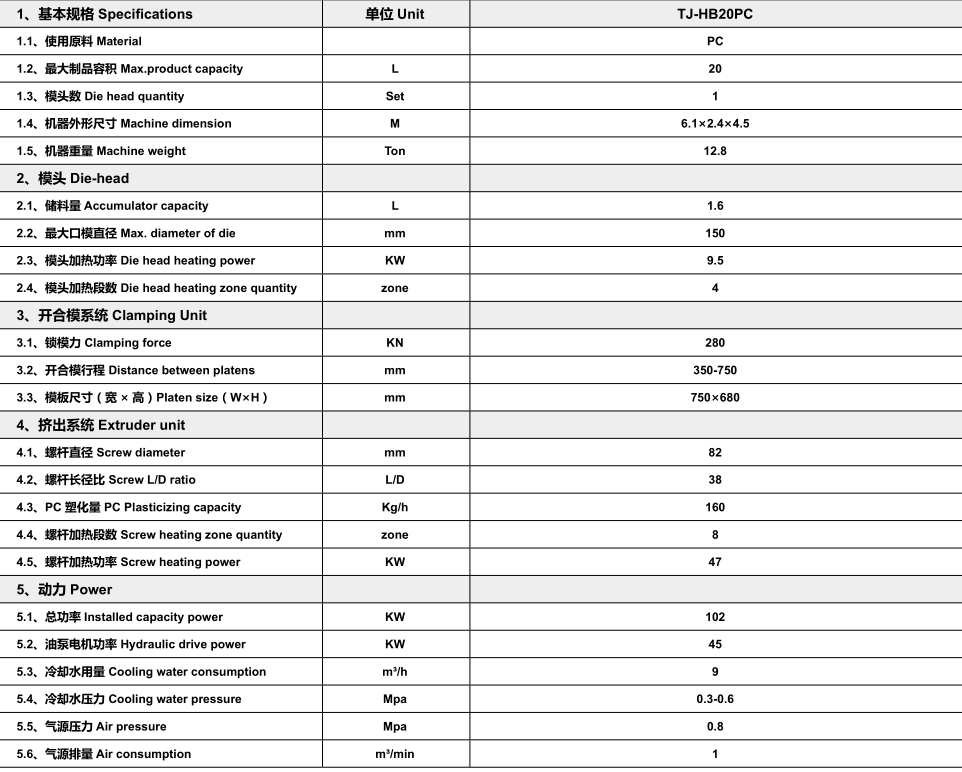

1、基本规格 单位TJ-HB20L(PC)
1.1、使用原料
PC
1.2、最大制品容积L20
1.3、模头数Set1
1.4、机器外形尺寸M6.1×2.4×4.5
1.5、机器重量Ton12.8
2、模头

2.1、储料量L1.6
2.2、最大口模直径mm150
2.3、模头加热功率KW9.5
2.4、模头加热段数 zone4
3、开合模系统

3.1、锁模力KN280
3.2、开合模行程mm350-750
3.3、模板尺寸(宽×高)mm750×680
4、挤出系统

4.1、螺杆直径mm82
4.2、螺杆长径比L/D38
4.3、PC塑化量Kg/h160
4.4、螺杆加热段数zone8
4.5、螺杆加热功率KW47
5、动力

5.1、总功率KW102
5.2、油泵电机功率KW45
5.3、冷却水用量m³/h9
5.4、冷却水压力Mpa0.3-0.6
5.5、气源压力Mpa0.8
5.6、气源排量m³/min1
