开合模系统:双平移 + 高精度线型导轨 |
挤出系统:硬齿面减速机 + 进口变频器 |
模头系统:特殊钢中心进料挤出模头 |
液压系统:全进口液压阀、密封件 + 电液比例控制 |
控制系统:进口 PLC+ 进口人机界面(触摸屏)+PLC 自动温控模块 |

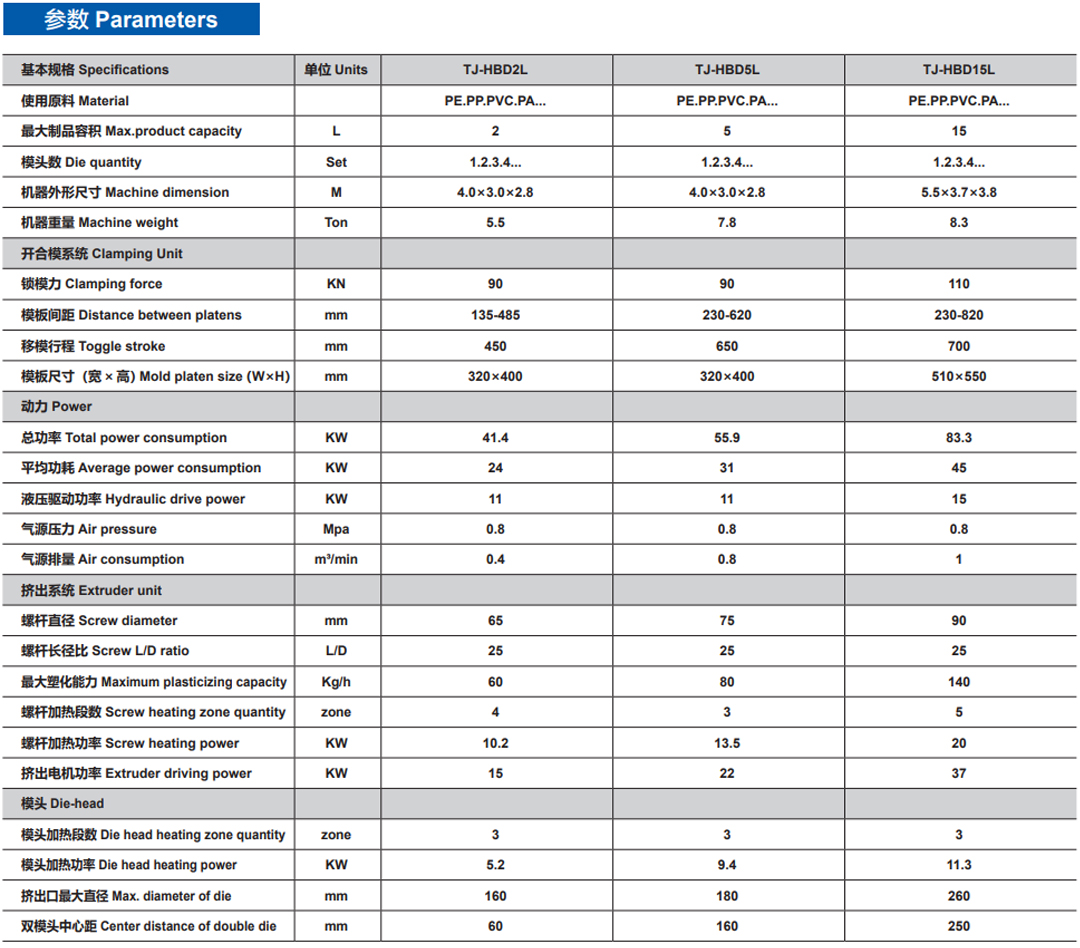

1、基本规格 | 单位 | TJ-HBD2L | TJ-HBD5L | TJ-HBD15L |
1.1、使用原料 | PE.PP.PVC.PA... | PE.PP.PVC.PA... | PE.PP.PVC.PA... | |
1.2、最大制品容积 | L | 2 | 5 | 15 |
1.3、模头数 | Set | 1.2.3.4... | 1.2.3.4... | 1.2.3.4... |
1.4、机器外形尺寸 | M | 4.0×3.0×2.8 | 4.0×3.0×2.8 | 5.5×3.7×3.8 |
1.5、机器重量 | Ton | 5.5 | 7.8 | 8.3 |
2、模头 | ||||
2.1、最大口模直径 | mm | 160 | 180 | 260 |
2.2、双模头中心距 | mm | 60 | 160 | 250 |
2.3、模头加热功率 | KW | 5.2 | 9.4 | 11.3 |
2.4、模头加热段数 | zone | 3 | 3 | 3 |
3、开合模系统 | ||||
3.1、锁模力 | KN | 90 | 90 | 110 |
3.2、开合模行程 | mm | 135-485 | 230-620 | 230-820 |
3.3、移模行程 | mm | 450 | 650 | 700 |
3.4、模板尺寸(宽×高) | mm | 320×400 | 320×400 | 510×550 |
4、挤出系统 | ||||
4.1、螺杆直径 | mm | 65 | 75 | 90 |
4.2、螺杆长径比 | L/D | 25 | 25 | 25 |
4.3、HDPE塑化量 | Kg/h | 70 | 90 | 130-160 |
4.4、螺杆加热段数 | zone | 4 | 3 | 5 |
4.5、螺杆加热功率 | KW | 10.2 | 13.5 | 20 |
4.6、螺杆电机功率 | KW | 15 | 22 | 37 |
5、动力 | ||||
5.1、总功率 | KW | 41.4 | 55.9 | 92.3 |
5.2、油泵电机功率 | KW | 11 | 11 | 24 |
5.3、冷却水用量 | m³/h | 3 | 4 | 6 |
5.4、冷却水压力 | Mpa | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
5.5、气源压力 | Mpa | 0.8 | 0.8 | 0.8 |
5.6、气源排量 | m³/min | 0.4 | 0.8 | 1 |
